technical side

video and audio hardware and software

video
Mac Studio 10‐core CPU 24‐core GPU | mediaserver Resolume Arena | Blackmagic decklink Quad 2 in Sonnet thunderbolt 3 casing | 7 x projector BenQ TH671ST | 7 x magic arm for rigging purposes
7 x black magic SDI - HDMI | 7 x 50cm HDMI cable | 7 x 30m SDI cable

audio
Ableton Live | focusrite scarlet 18i20 | 7 x speakers (Pioneer VM-50) + 7 x floor stands
1 x CL 118 subwoofer + 2 x Devine Artis 12A speakers
 | 2 x breakout cable | 10 x XLR | 6 x Jack - XLR

10 x powerstrip | power cables to be provided by the venue

catalog of shadows pt. 1 ︎

De eerste serie van #catalog of shadows is gemaakt om lineair te ervaren. De schermen hangen naast elkaar in een totaal opstelling. Het is wel mogelijk om de schermen in verschillende ruimtes te tonen.

︎︎︎ concept
︎︎︎ more catalog of shadows 1

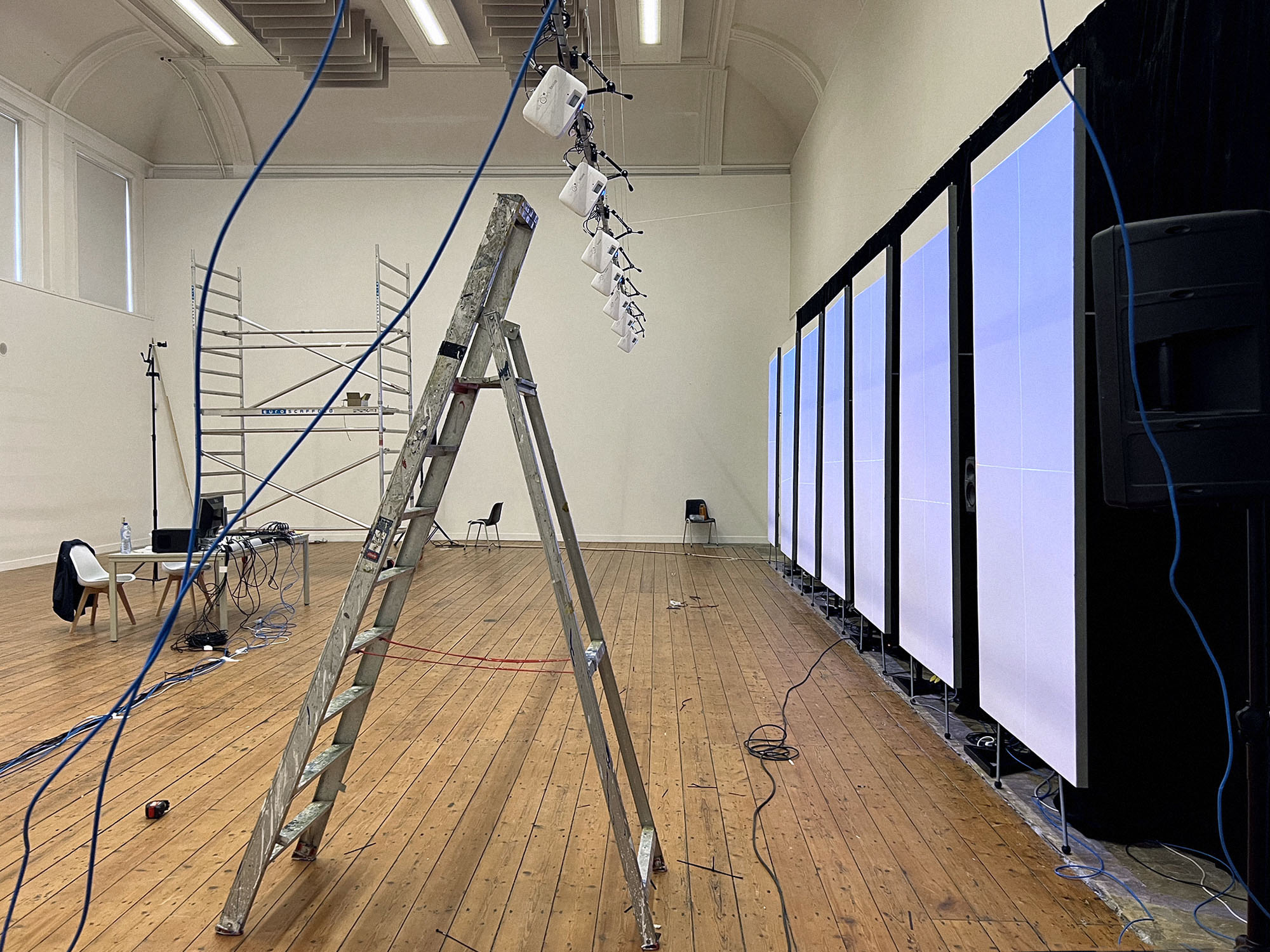

De schermen hebben geen standaard 16:9 video-maatvoering. De zeven panelen meten 120 x 272 cm en wegen ieder zo’n 25 kg. Mocht het niet mogelijk zijn deze schermen te plaatsen dan is projectie op witte wanden van de ruimte ook mogelijk. De zeven short-throw HD projectoren hangen in portrait-mode (90 graden gedraaid).

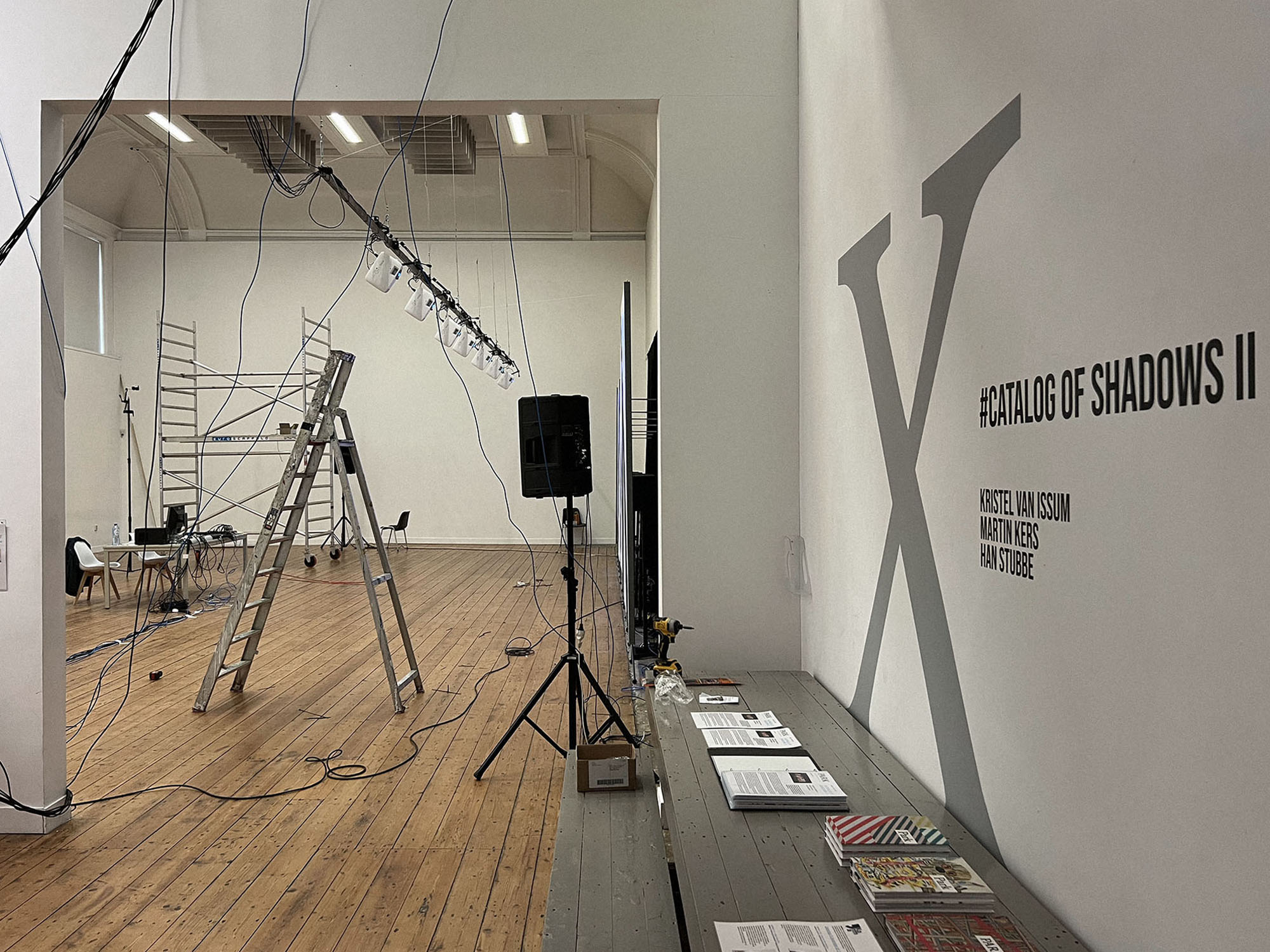

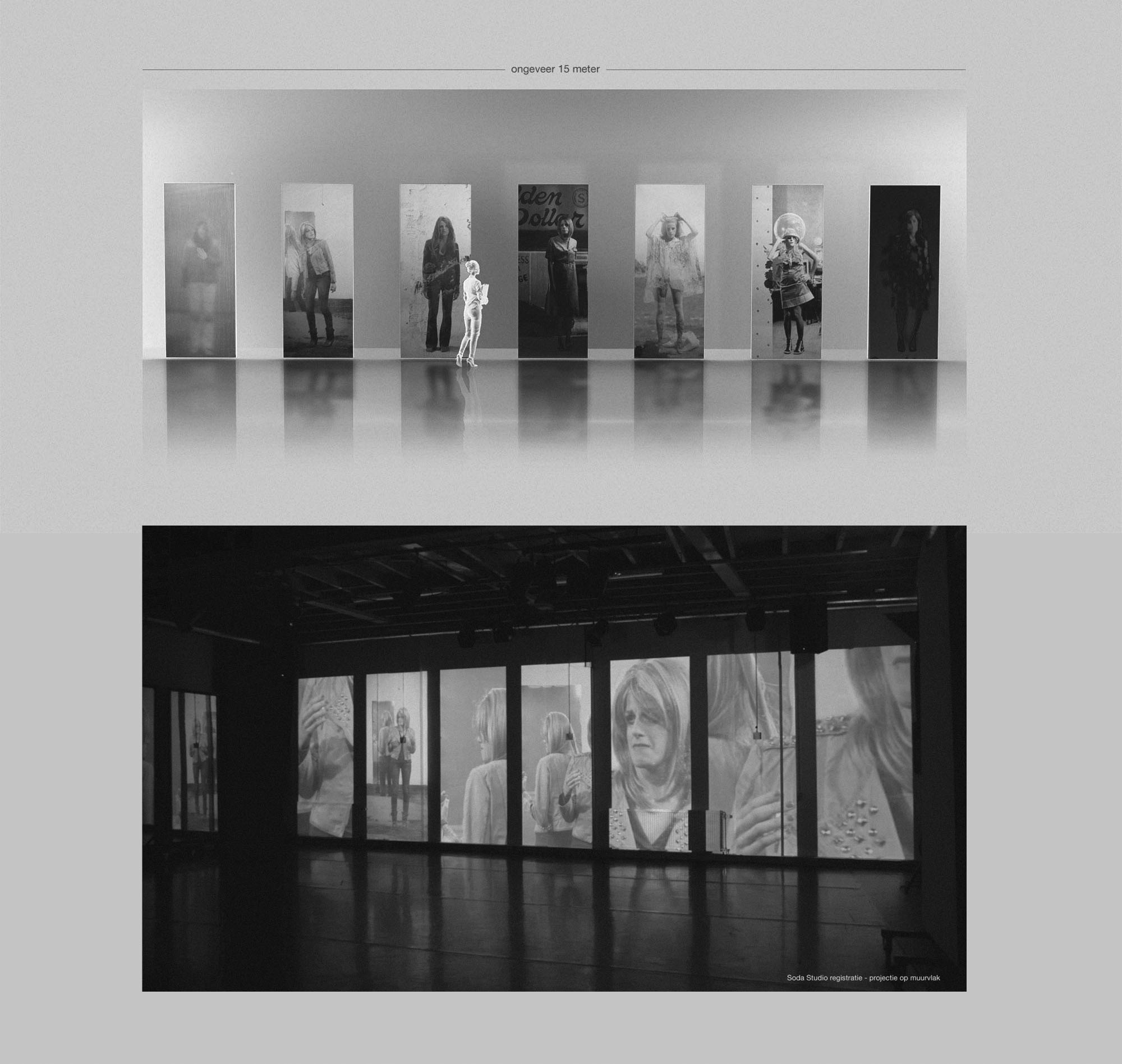

totaal opstelling (alle schermen in één ruimte)

Alle schermen bevinden zich in dezelfde ruimte: op linie, in carré- of hoefijzervorm.
De zeven schermen, waarop tegelijkertijd steeds één van de zeven figuren te zien is, zijn ge-synced. Catalog of shadows 2 is modulair geproduceerd, Ableton Live stuurt video aan via Resolume Arena. De mediaserver distribueert beeld en geluid naar de zeven FHD short-throw projectoren en zeven actieve speakers, één voor ieder scherm. Twee extra speakers en een subwoofer zorgen voor de soundtrack. Zo ontstaat een ruimtelijk klankbeeld. De minimale breedte van de schermen op linie is ongeveer 10 meter. De afstand van de short-throw projectoren tot de schermen 1,5 tot 2 meter.


stand-alone (catalog of shadows 2 soloscreens)

De schermen hangen of staan onafhankelijk van elkaar in de ruimte of in verschillende ruimtes. Op elk scherm is een afzonderlijke figuur te zien en te horen. Er is geen sync tussen de schermen en ieder scherm wordt aangestuurd door een stand-alone FHD player naar de FHD beamer en actieve speaker.

Tijdsduur van de totale video-installatie is ongeveer 45 minuten en ‘loopt’ oneindig.



︎︎︎ concept
︎︎︎ more catalog of shadows 2
